Ortofoto y fotogrametría en Córdoba
Una foto aérea tiene perspectiva y no se puede medir. Una ortofoto se ha corregido geométricamente y está georreferenciada: sobre ella se miden superficies y distancias con criterio.
La fotogrametría es el procedimiento por el que un conjunto de fotografías con solape se convierte en geometría. El software identifica puntos comunes entre imágenes, reconstruye la posición desde la que se tomó cada una y genera una nube de puntos tridimensional; a partir de ahí se derivan la malla, el modelo digital de superficie y la ortofoto, que es la imagen corregida de perspectiva y encajada en coordenadas. En una ortofoto, un metro en el terreno son siempre los mismos píxeles esté donde esté el punto.
Esa es la diferencia práctica con una fotografía aérea normal. En la foto oblicua, lo cercano se ve grande y lo lejano pequeño; medir sobre ella es engañarse. En la ortofoto se puede delimitar una parcela, calcular la superficie de una cubierta a reparar, comprobar la ocupación de un acopio o contar los árboles de un olivar y superponer el resultado sobre la cartografía catastral.
El vuelo se planifica con solape longitudinal y transversal altos y, según la geometría del objeto, con pasadas cruzadas o con cámara inclinada. Cuando el trabajo tiene exigencia métrica se materializan dianas en el suelo, se leen con receptor GNSS y se introducen como puntos de control, reservando algunas como puntos de chequeo para medir el error real. Ese residuo es el único dato honesto sobre la precisión de un trabajo concreto.
En Córdoba se usa para cosas muy distintas: delimitar fincas de olivar en la Campiña, medir superficies de cubierta en naves de Lucena, controlar la ejecución de plataformas en polígonos del eje de la A-4, documentar canteras de la Subbética, levantar el estado previo de una parcela fotovoltaica en Puente Genil o registrar con detalle un conjunto de patrimonio. Somos operador UAS registrado en AESA y comprobamos antes cada emplazamiento en las zonas geográficas UAS de ENAIRE.
- Ortomosaico georreferenciado a la resolución acordada
- Fichero de posicionamiento para cargarlo en cualquier SIG o CAD
- Nube de puntos densa y malla texturizada del objeto o la zona
- Modelo digital de superficie y, con apoyo, modelo del terreno
- Curvas de nivel y mediciones de superficie sobre la ortofoto
- Informe con metodología, apoyo utilizado y residuos comprobados
De qué depende que la ortofoto sirva para medir
No todas las ortofotos valen igual. Hay cuatro factores que determinan si el producto se puede usar para tomar decisiones o solo para ilustrar.
- Tamaño de píxel sobre el terreno: lo fija la altura de vuelo. Cuanto más bajo se vuela, más pequeño es el detalle distinguible y más tiempo cuesta cubrir la superficie.
- Solape: por debajo de cierto solape el ajuste se degrada y aparecen deformaciones locales que no siempre se ven a simple vista.
- Apoyo en tierra: sin puntos de control leídos con GNSS hay geometría relativa, pero la posición absoluta y sobre todo la altimetría se desvían.
- Superficie del objeto: el agua, el vidrio, la chapa muy brillante y la vegetación en movimiento correlacionan mal y generan zonas de ruido.
Cuando la vegetación tapa el suelo por completo, ninguna de esas medidas basta y hay que ir a LiDAR.
Aplicaciones concretas en la provincia
Estos son los encargos que más se repiten y lo que se obtiene en cada uno.
- Agrario: delimitación de recintos, superficie realmente plantada, conteo de olivos y detección de marras en fincas de la Campiña y la Subbética.
- Obra: ortofoto de avance para contrastar lo ejecutado con el proyecto, dentro de un seguimiento de obra.
- Industria: superficie de cubierta a reparar y reparto de la instalación fotovoltaica sobre ella, en naves de Lucena o Puente Genil.
- Áridos: base para el cálculo de volúmenes y acopios.
- Patrimonio: ortofoto cenital y de alzado de conjuntos históricos, explicada en patrimonio histórico.
Ortofoto de fachada y de alzado
La ortofoto no es solo cenital. Con el mismo procedimiento se genera un ortomosaico de fachada: la cámara recorre el paramento en pasadas horizontales a distancia constante y el resultado es una imagen métrica y sin perspectiva de todo el alzado. Sobre ella se pueden medir longitudes de fisura, superficies de aplacado o proporciones de hueco.
- Muy útil en rehabilitación, porque permite dibujar directamente sobre la imagen.
- Igual de útil en patrimonio, donde el levantamiento de alzados a mano es lento y caro.
- Se combina bien con la inspección de cubiertas y fachadas, que aporta el detalle de cada punto.
Realizamos el vuelo, el procesado y la entrega de productos fotogramétricos con su precisión declarada. Los documentos que exijan visado o firma de técnico competente los redacta el topógrafo, arquitecto o ingeniero del cliente.
Todo georreferenciado, en formatos abiertos y con el sistema de referencia declarado en el informe.
- Ortomosaico georreferenciado con su fichero de posicionamiento
- Nube de puntos densa en formato abierto
- Malla 3D texturizada de la zona o del objeto
- Modelo digital de superficie y, con apoyo, del terreno
- Mediciones de superficie y distancias solicitadas sobre la ortofoto
- Informe de metodología con reseñas de apoyo y residuos de chequeo
Casos típicos
Finca de olivar
Delimitación de recinto, superficie plantada y conteo de árboles en explotaciones de la Campiña y del Alto Guadalquivir.
Cubierta industrial
Superficie exacta a reparar o a ocupar con módulos fotovoltaicos en naves de Lucena y Puente Genil.
Cantera
Ortofoto de frentes y plazas en la piedra ornamental de la Subbética, base para el control de producción.
Obra en ejecución
Contraste entre lo ejecutado y el proyecto en urbanizaciones y plataformas del eje de la A-4.
Con qué lo hacemos
DJI Mavic 4 Pro
La incorporación más reciente: tres cámaras y gimbal de rotación completa en un plegable.
Última generación6KTres cámaras
DJI Matrice 4TD
Triple cámara de 48 MP y térmica radiométrica de 640 × 512 px en el mismo vuelo.
Térmica 640×51248 MPIP55
DJI Mini 5 Pro
Sensor de una pulgada en menos de 250 gramos: el equipo más discreto de la flota.
<250 g1 pulgada52 minPreguntas frecuentes sobre ortofoto y fotogrametría
¿Qué diferencia hay entre una foto aérea y una ortofoto?
La foto aérea tiene perspectiva y escala variable; la ortofoto está corregida geométricamente y georreferenciada, así que la escala es constante y se puede medir sobre ella.
¿Puedo medir sin poner dianas en el suelo?
Se pueden obtener medidas relativas razonables, pero la posición absoluta y la altimetría se degradan. Para un trabajo que haya que defender, hacen falta puntos de control y de chequeo leídos con GNSS.
¿Cuánta superficie se cubre en una jornada?
Depende de la altura de vuelo, del solape y del relieve. Volar más bajo mejora el detalle y reduce mucho la superficie cubierta; se decide en función de para qué se va a usar el producto.
¿Sirve para presentar ante la administración?
Es material técnico de apoyo. El documento que se presenta lo firma el técnico competente del cliente; nosotros entregamos la base georreferenciada y el informe de metodología.
¿Y si la parcela está bajo arbolado denso?
Entonces la ortofoto sirve para la superficie, pero el modelo del terreno no será fiable. Ahí lo indicado es el LiDAR, que obtiene retornos de suelo entre las copas.
Servicios relacionados

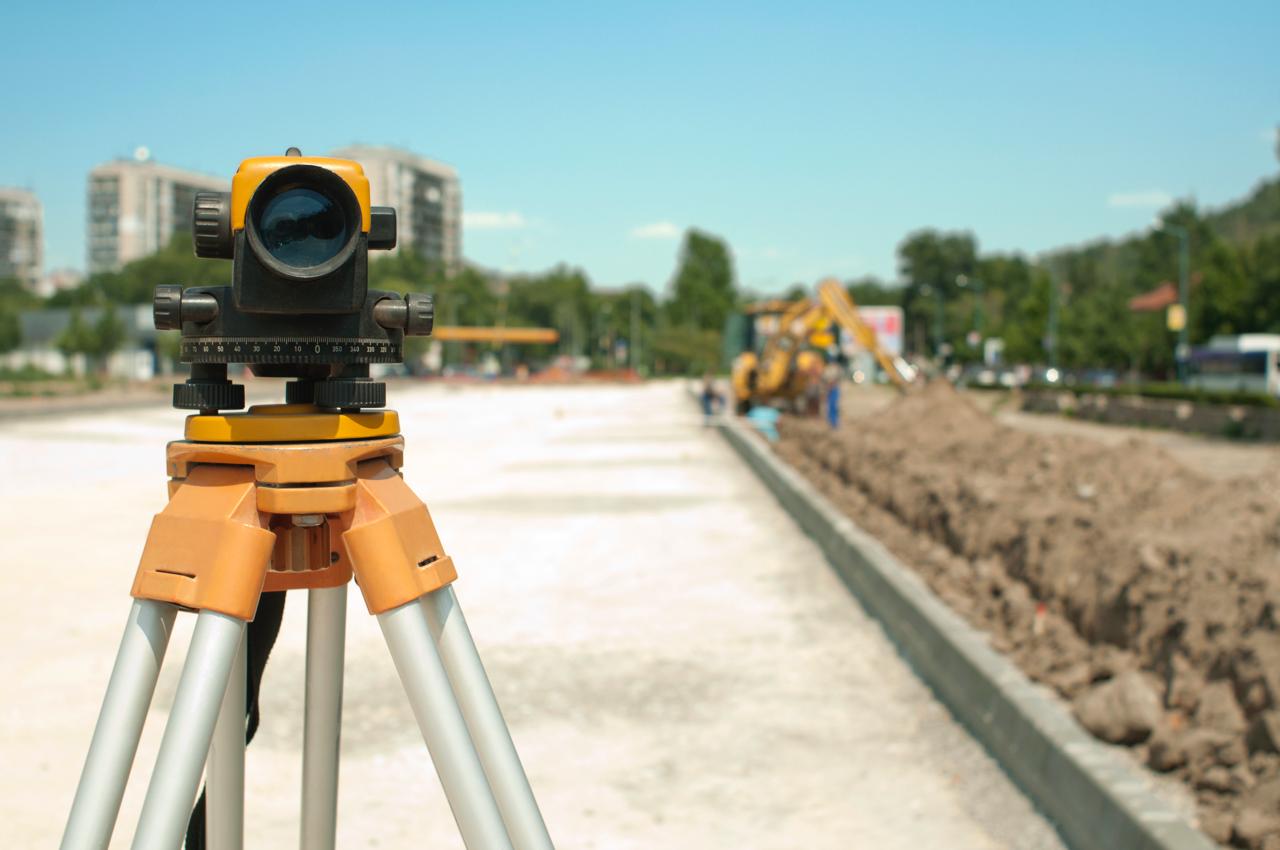

Topografía
